Формат сообщений LMI

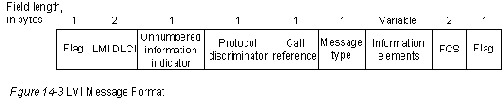

В предыдущем разделе описан базовый формат протокола Frame Relay для переноса блоков данных пользователя. Разработанная консорциумом спецификация Frame Relay также включает процедуры LMI. Сообщения LMI отправляются в блоках данных, которые характеризуются DLCI, специфичным для LMI (определенным в спецификации консорциума как DLCI=1023). Формат сообщений LMI представлен на Рис. 14-3.

В сообщениях LMI заголовок базового протокола такой же, как в обычных блоках данных. Фактическое сообщение LMI начинается с четырех мандатных байтов, за которыми следует переменное число информационных элементов (IE). Формат и кодирование сообщений LMI базируются на стандарте ANSI T1S1.

Первый из мандатных байтов (unnumbered information indicator-индикатор непронумерованной информации) имеет тот же самый формат, что и индикатор блока непронумерованной информации LAPB (UI) с битом P/F, установленным на нуль. Следующий байт называют "дискриминатор протокола" (protocol discriminator); он установлен на величину, которая указывает на "LMI". Третий мандатный байт (call reference-ссылка на обращение) всегда заполнен нулями.

Последний мандатный байт является полем "типа сообщения" (message type). Определены два типа сообщений. Сообщения "запрос о состоянии" (status enquiry) позволяют устройствам пользователя делать запросы о состоянии сети. Сообщения "состояние" (status) являются ответом на сообщения-запросы о состоянии. Сообщения "продолжайте работать" (keepalives) (посылаемые через линию связи для подтверждения того, что обе стороны должны продолжать считать связь действующей) и сообщения о состоянии PVC являются примерами таких сообщений; это общие свойства LMI, которые должны быть частью любой реализации, соответствующей спецификации консорциума.

Сообщения о состоянии и запросы о состоянии совместно обеспечивают проверку целостности логического и физического каналов. Эта информация является критичной для окружений маршрутизации, т.к.


алгоритмы маршрутизации принимают решения, которые базируются на целостности канала.

За полем типа сообщений следуют несколько IЕ. Каждое IЕ состоит из одно-байтового идентификатора IЕ, поля длины IЕ и одного или более байтов, содержащих фактическую информацию.

Глобальная адресация

В дополнение к общим характеристикам LMI существуют несколько факультативных дополнений LMI, которые чрезвычайно полезны в окружении межсетевого об'единения. Первым важным факультативным дополнением LMI является глобольная адресация. Как уже отмечалось раньше, базовая (недополненная) спецификация Frame Relay обеспечивает только значения поля DLCI, которые идентифицируют цепи PVC с локальным значением. В этом случае отсутствуют адреса, которые идентифицируют сетевые интерфейсы или узлы, подсоединенные к этим интерфейсам. Т.к. эти адреса не существуют, они не могут быть обнаружены с помощью традиционной техники обнаружения и резолюции адреса. Это означает, что при нормальной адресации Frame Relay должны быть составлены статистические карты, чтобы сообщать маршрутизаторам, какие DLCI использовать для обнаружения отдаленного устройства и связанного с ним межсетевого адреса.

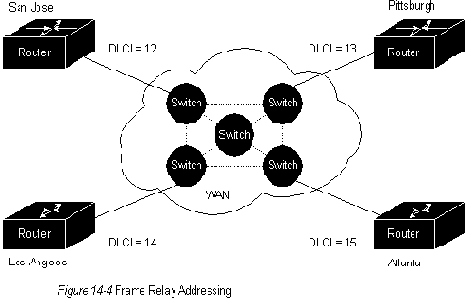

Дополнение в виде глобальной адресации позволяет использовать идентификаторы узлов. При использовании этого дополнения значения, вставленные в поле DLCI блока данных, являются глобально значимыми адресами индивидуальных устройств конечного пользователя (например, маршрутизаторов). Реализация данного принципа представлена на Рис.14-4.



Необходимо отметить, что каждый интерфейс, изображенный на Рис.14-4, имеет свой собственный идентификатор. Предположим, что Питтсбург должен отправить блок данных в Сан Хосе. Идентификатором Сан Хосе является число 12, поэтому Питттсбург помещает величину "12" в поле DLCI и отправляет блок данных в сеть Frame Relay. В точке выхода из сети содержимое поля DLSI изменяется сетью на 13, чтобы отразить узел источника блока данных. Т.К. интерфейс каждого маршрутизатора имеет индивидуальную величину, как у идентификатора его узла, отдельные устройства могут быть различимы.



Это обеспечивает адаптируемую маршрутизацию в сложных окружениях.

Глобальная адресация обеспечивает значительные преимущества в крупных комплексных об'единенных сетях, т.к. в этом случае маршрутизаторы воспринимают сеть Frame Relay на ее периферии как обычную LAN. Нет никакой необходимости изменять протоколы высших уровней для того, чтобы использовать все преимущества, обеспечиваемые их возможностями.

Групповая адресация (multicusting)

Другой ценной факультативной характеристикой LMI является многопунктовая адресация. Группы многопунктовой адресации обозначаются последовательностью из четырех зарезервированных значений DLCI (от 1019 до 1022). Блоки данных, отправляемые каким-либо устройством, использующим один из этих зарезервированных DLCI, тиражирутся сетью и отправляются во все выходные точки группы с данным обозначением. Дополнение о многопунктовой адресации определяет также сообщения LMI, которые уведомляют устройства пользователя о дополнении, ликвидации и наличиии групп с многопунктовой адресацией.

В сетях, использующих преимущества динамической маршрутизации, маршрутная информация должна обмениваться между большим числом маршрутизаторов. Маршрутные сообщения могут быть эффективно отправлены путем использования блоков данных с DLCI многопунктовой адресации. Это обеспечивает отправку сообщений в конкретные группы маршрутизаторов.
